一、簡介

The Apache HTTP Server module mod_ssl provides an interface to the OpenSSL library, which provides Strong Encryption using the Secure Sockets Layer and Transport Layer Security protocols.

二、資源

• 作業環境：Windows Server 2008 Enterprise 32bits

• 名稱及版本：Apache v2.2.17

• SSL 類型： Self-Signed SSL

• 參考資訊：Securing Your Apache 2 Server with SSL

• 參考設定檔：C:\Apache2.2\conf\extra\httpd-ssl.conf

三、前置準備工作

• 請先確認安裝的 Apache 是否內含 OpenSSL (可檢查 Apache 安裝路徑的 bin 資料夾下 , 如：C:\Apache2.2\bin 下是否有openssl.exe 檔)(2011/2/22 修正 : 後來發現 Apache 2.2.17 內含的 OpenSSL v0.9.8o 好像有一些問題 , 請參考 : Apache 2.2.17 內含的 OpenSSL v0.9.8o 有問題 , 所以就算 Apache 2.2.17 已內含 OpenSSL v0.9.8o , 還是要先安裝及設定 OpenSSL)

• 如果沒有則先安裝及設定 OpenSSL

四、安裝及設定

4.1 使用 Apache 內含的 OpenSSL v0.9.8o

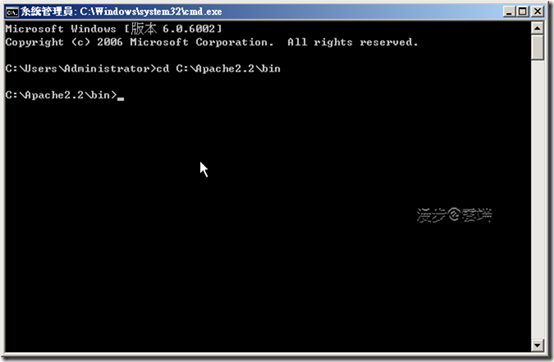

4.1.1 Create a Local Key Pair , 開啟 MS-DOS 視窗 , 切換路徑到 C:\Apache2.2\bin

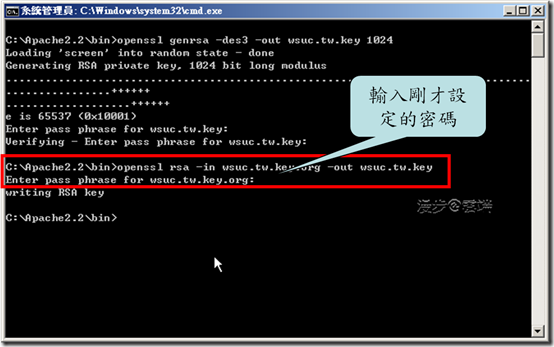

執行：openssl genrsa -des3 -out wsuc.tw.key 1024 , 其中 wsuc.tw 是我的 Domain Name , wsuc.tw.key 檔會產生在 C:\Apache2.2\bin資料夾下

去除 [pass phrase] , 先把 wsuc.tw.key 改名為 wsuc.tw.key.org , 然後執行：openssl rsa –in wsuc.tw.key.org –out wsuc.tw.key

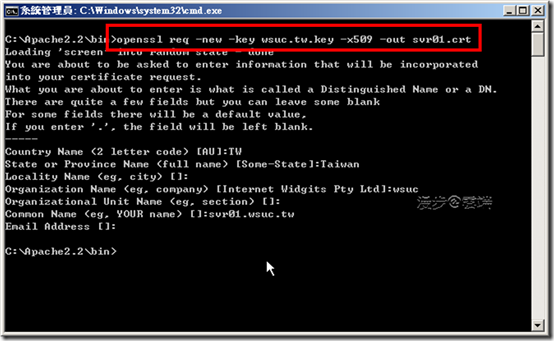

4.1.2 Creating a Self-Signed Certificate , 執行：openssl req -new -key wsuc.tw.key -x509 -out svr01.crt , 其中 wsuc.tw.key 是前一步驟產生的 key 檔 , svr01 是 Server 的 Hostname

輸入憑證相關資訊 , 如：Country Name=TW , State Name=Taiwan , Organization Name=wsuc , Common Name=svr01.wsuc.tw (Hostname) , 其他可以不用填

4.2 使用新安裝的 OpenSSL v1.0.0c
4.2.1 Create a Local Key Pair , 開啟 MS-DOS 視窗 , 切換路徑到 C:\OpenSSL-Win32\bin

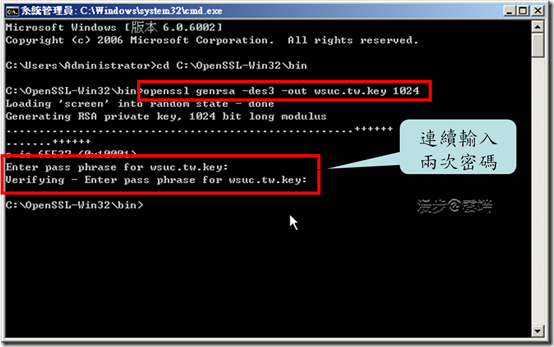

執行：openssl genrsa -des3 -out wsuc.tw.key 1024 , 其中 wsuc.tw 是我的 Domain Name , wsuc.tw.key 檔會產生在 C:\OpenSSL-Win32\bin 資料夾下

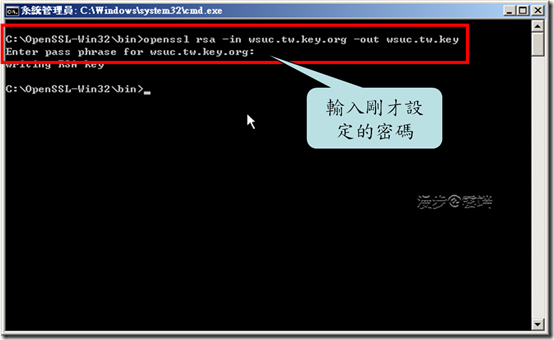

去除 [pass phrase] , 先把 wsuc.tw.key 改名為 wsuc.tw.key.org , 然後執行：openssl rsa –in wsuc.tw.key.org –out wsuc.tw.key

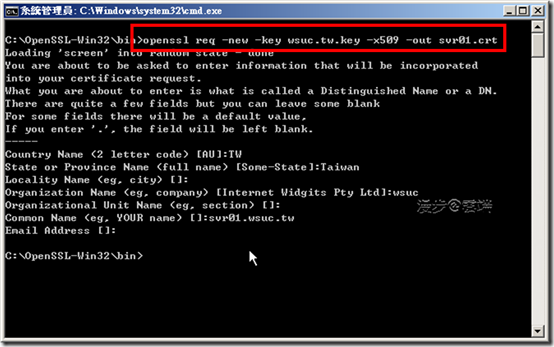

4.2.2 Creating a Self-Signed Certificate , 執行：openssl req -new -key wsuc.tw.key -x509 -out svr01.crt , 其中 wsuc.tw.key 是前一步驟產生的 key 檔 , svr01 是 Server 的 Hostname

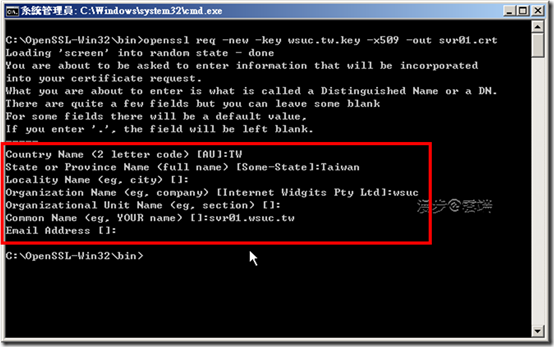

輸入憑證相關資訊 , 如：Country Name=TW , State Name=Taiwan , Organization Name=wsuc , Common Name=svr01.wsuc.tw (Hostname) , 其他可以不用填

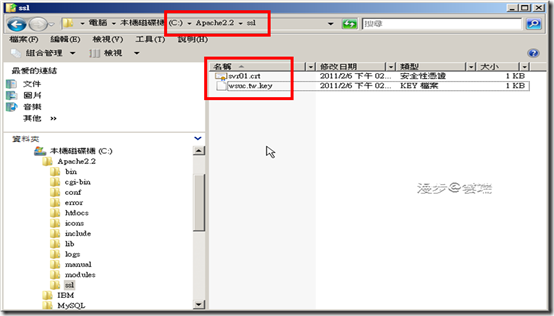

4.3 在 Apache 安裝路徑下建一個 [ssl] 資料夾 , 然後從 C:\Apache2.2\bin 或C:\OpenSSL-Win32\bin 資料夾複製 wsuc.tw.key 及 svr01.crt 到 C:\Apache2.2\ssl 資料夾下

4.4 編輯 C:\Apache2.2\conf 資料夾下的 httpd.conf , 加入 [Listen 443]

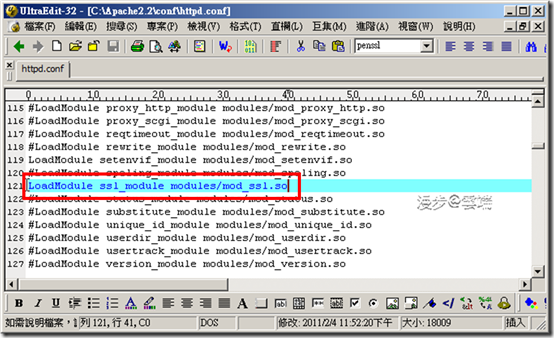

4.5 移除 # , 打開 LoadModule ssl_module modules/mod_ssl.so 這行設定

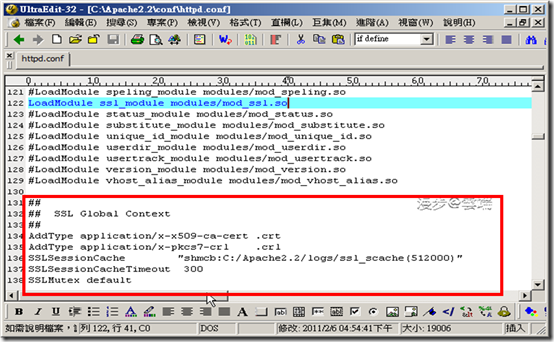

4.6 從 C:\Apache2.2\conf\extra\httpd-ssl.conf 檔中複製下列設定到 C:\Apache2.2\conf 檔中

   1:  ##

   2:  ##  SSL Global Context

   3:  ##

   4:  AddType application/x-x509-ca-cert .crt

   5:  AddType application/x-pkcs7-crl    .crl

   6:  SSLSessionCache        "shmcb:C:/Apache2.2/logs/ssl_scache(512000)"

   7:  SSLSessionCacheTimeout  300

   8:  SSLMutex default

加入 SSL Global Context

4.7 從 C:\Apache2.2\conf\extra\httpd-ssl.conf 檔中複製下列設定到 C:\Apache2.2\conf 檔中 , 並做適當的修改

   1:  <VirtualHost _default_:443>

   2:

   3:  DocumentRoot "C:/Apache2.2/htdocs"

   4:  ServerName svr01.wsuc.tw:443

   5:  ServerAdmin jameschiang@sysage.com.tw

   6:  ErrorLog "C:/Apache2.2/logs/error.log"

   7:  TransferLog "C:/Apache2.2/logs/access.log"

   8:  SSLEngine on

   9:  SSLCipherSuite ALL:!ADH:!EXPORT56:RC4+RSA:+HIGH:+MEDIUM:+LOW:+SSLv2:+EXP:+eNULL

  10:  SSLCertificateFile "C:/Apache2.2/ssl/svr01.crt"

  11:  SSLCertificateKeyFile "C:/Apache2.2/ssl/wsuc.tw.key"

  12:  <FilesMatch "\.(cgi|shtml|phtml|php)$">

  13:      SSLOptions +StdEnvVars

  14:  </FilesMatch>

  15:  <Directory "C:/Apache2.2/cgi-bin">

  16:      SSLOptions +StdEnvVars

  17:  </Directory>

  18:  BrowserMatch ".*MSIE.*" \

  19:           nokeepalive ssl-unclean-shutdown \

  20:           downgrade-1.0 force-response-1.0

  21:  CustomLog "C:/Apache2.2/logs/ssl_request.log" \

  22:            "%t %h %{SSL_PROTOCOL}x %{SSL_CIPHER}x \"%r\" %b"

  23:

  24:  </VirtualHost>

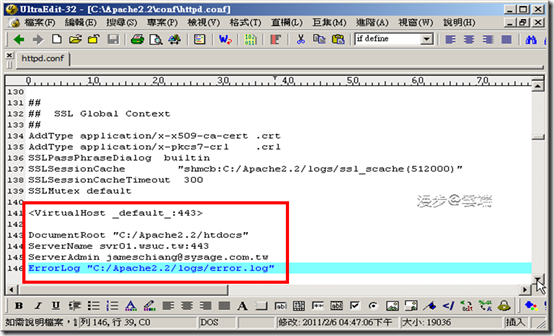

在 httpd.conf 檔中加入 <VirtualHost _default_:443> 設定

修改後 , 儲存 [httpd.conf] 檔並重新啟動 Apache 服務

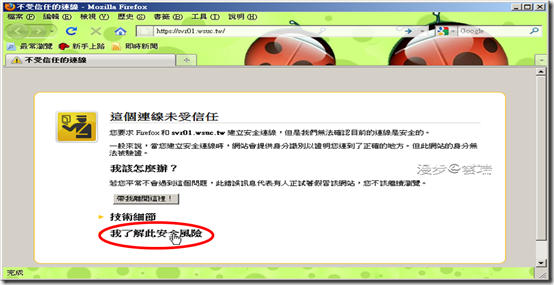

4.8 測試 SSL , 開啟 FireFox 瀏覽器 , 連接 [https://svr01.wsuc.tw] , 點按 [我了解此安全風險]

點按 [新增例外網站]

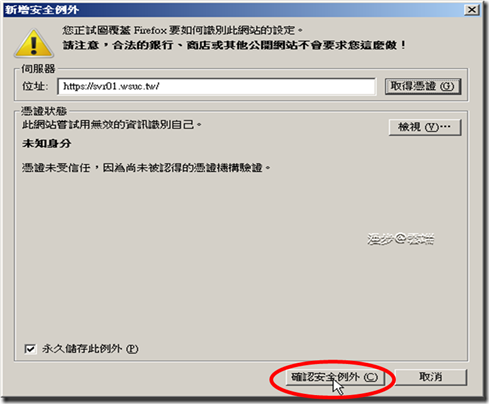

點按 [確認安全例外]

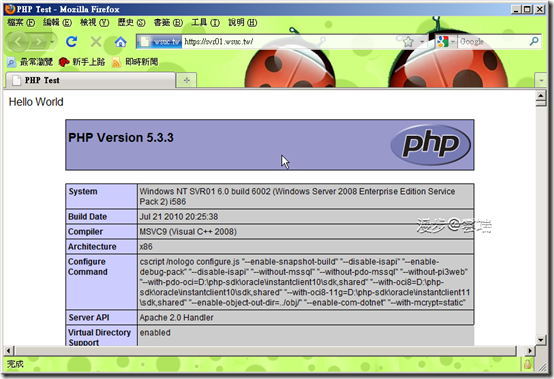

使用 FireFox 測試 SSL 成功 !

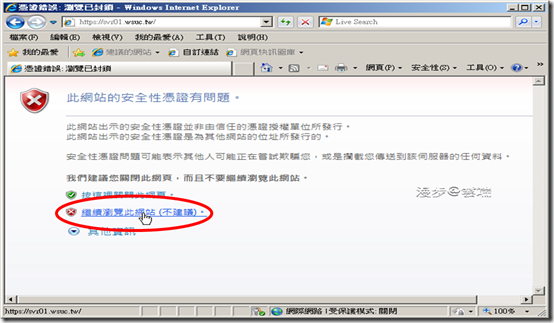

4.9 測試 SSL , 開啟 IE 瀏覽器 , 連接 [https://svr01.wsuc.tw] , 點按 [繼續瀏覽此網站]

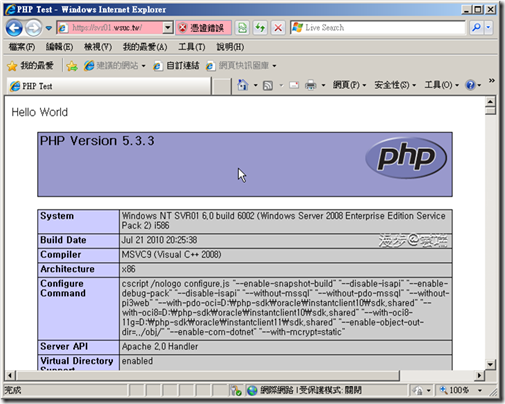

使用 IE 測試 SSL 成功 !
